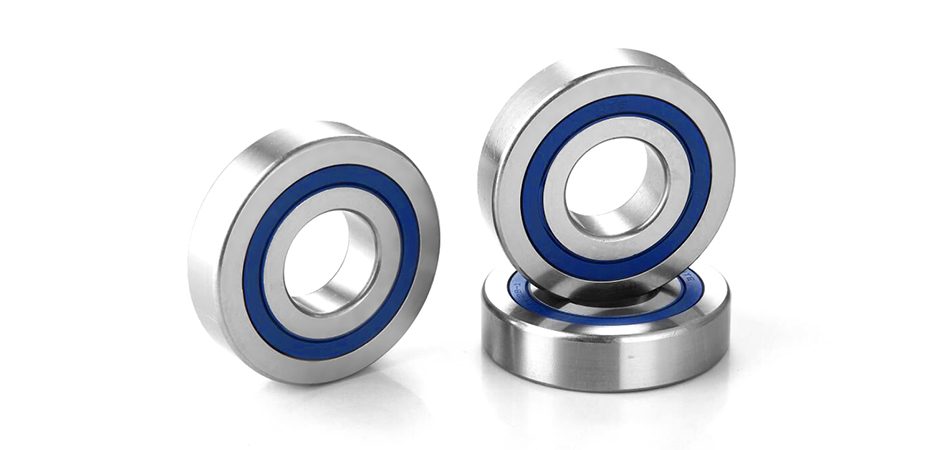

滚珠丝杠轴承

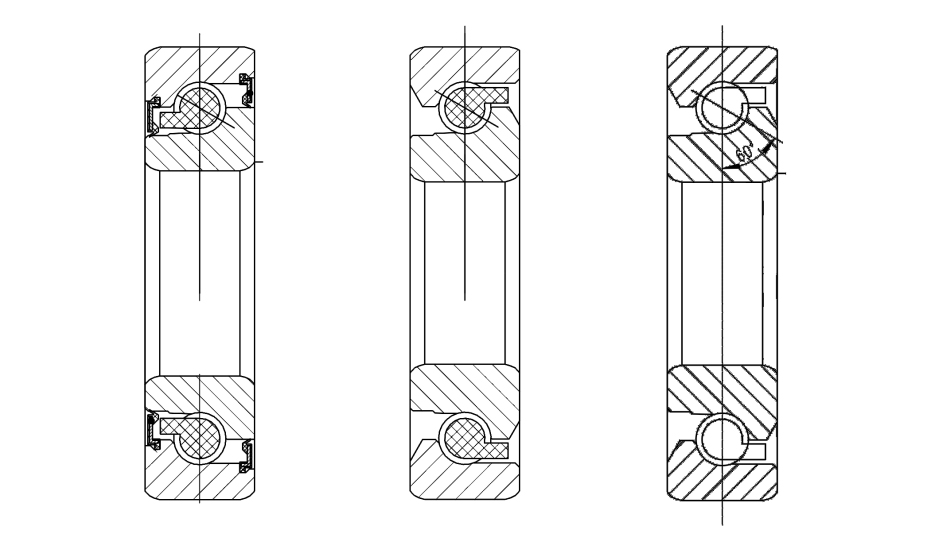

滚珠丝杠轴承


序号 主要尺寸
(mm)
额定载荷(单列)
(N)
极限转速(单列)
(rpm)
重量(单列)
(kg)
轴承型号
d D B r Cr Cor 脂润滑 油润滑 单列
01 15 35 11 12500 15600 16000 21000 0.050 760202TN1
02 17 40 12 16600 20700 14000 19000 0.070 760203TN1
03 20 47 14 19300 24100 12000 17000 0.130 760204TN1
04 25 52 15 22000 30500 11000 16000 0.160 760205TN1
05 30 62 16 26000 39000 9000 13000 0.240 760206TN1
06 35 72 17 30000 50000 8000 11000 0.340 760207TN1
07 40 80 18 37500 64000 7000 9500 0.440 760208TN1
08 45 85 19 38000 68000 6700 9000 0.500 760209TN1
09 50 90 20 39000 75000 6300 8500 0.570 760210TN1
10 55 100 21 40500 82000 6000 8000 0.750 760211TN1
11 60 110 22 56000 112000 5000 6700 0.960 760212TN1
12 20 52 15 24500 32000 11000 16000 0.170 760304TN1
13 25 62 17 28500 42000 9000 13000 0.280 760305TN1
14 30 72 19 34500 55000 8000 11000 0.410 760306TN1
15 35 80 21 36500 61000 7000 9500 0.550 760307TN1
16 40 90 23 50000 83000 6300 8500 0.760 760308TN1
17 45 100 25 58500 104000 5600 7500 1.020 760309TN1
18 50 110 27 69500 127000 5000 6700 1.330 760310TN1
19 55 120 29 78000 146000 4800 6300 1.690 760311TN1
20 60 130 31 88000 166000 4500 6000 2.120 760312TN1
21 15 47 15 21900 26600 6000 8000 0.140 15TAC47B
22 17 47 15 21900 26600 6000 8000 0.144 17TAC47B
23 20 47 15 21900 26600 6000 8000 0.135 20TAC47B
24 25 62 15 28500 40500 4500 6000 0.252 25TAC62B
25 30 62 15 29200 43000 4300 5600 0.224 30TAC62B
26 35 72 15 31000 50000 3500 5000 0.310 35TAC72B
27 40 72 15 31500 52000 3600 4800 0.275 40TAC72B
28 40 90 20 59000 89500 3000 4000 0.674 40TAC90B
29 45 75 15 33000 57000 3200 4300 0.270 45TAC75B
30 45 100 20 61500 99000 2600 3600 0.842 45TAC100B
31 50 100 20 53000 104000 2600 3400 0.778 50TAC100B
