EW系列自润滑向心关节轴承 - 上海市轴承技术研究所有限公司

技术规范：GJB 5502

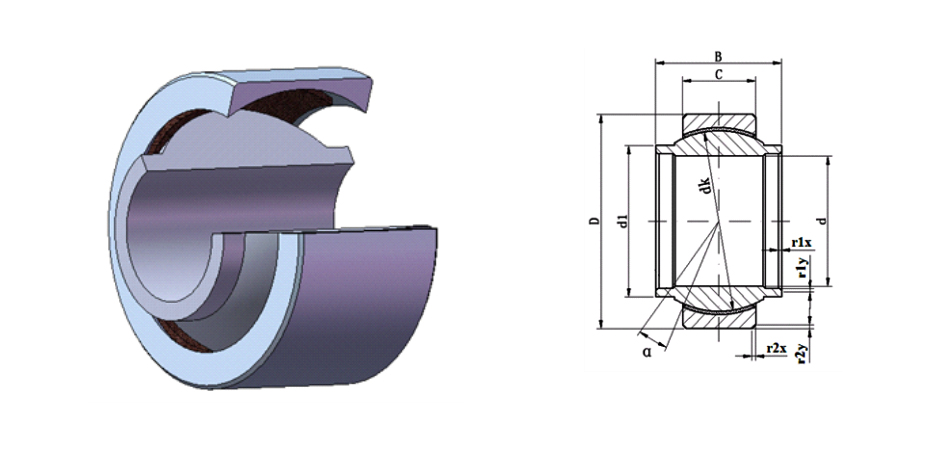

产品结构：GB/T 9163

材料

衬垫：织物自润滑衬垫

外圈：05Cr17Ni4Cu4Nb等

内圈：G95Cr18或0Cr13Ni8Mo2Al等

序号	尺寸参数										额定载荷		重量 ≈	无载启动力矩⁽²⁾
	型号	d	D	B	C	d1≈	dk⁽¹⁾	r1min	r2min	a≈	动载荷	静载荷	重量 ≈	标准系列	缩减系列
	型号	mm								o	kN		g	N.m
01	GEW12DE1T	12	22	12	7	15.5	18	0.3	0.3	4	5.1	30.5	22	0.12～1.69	0.008～0.11
02	GEW15DE1T	15	26	15	9	18.5	21	0.3	0.3	5	22.7	45.7	31	0.12～1.69	0.008～0.11
03	GEW16DE1T	16	28	16	9	20	23	0.3	0.3	4	24.8	50.1	35	0.12～1.69	0.008～0.11
04	GEW17DE1T	17	30	17	10	21	24	0.3	0.3	7	28.8	58.1	44	0.12～2.82	0.008～0.23
05	GEW20DE1T	20	35	20	12	25	29	0.3	0.3	4	41.8	84.2	71	0.12～2.82	0.008～0.23
06	GEW25DE1T	25	42	25	16	30.5	35	0.6	0.6	4	67.2	135.5	131	0.25～2.82	0.015～0.40
07	GEW30DE1T	30	47	30	18	34	40	0.6	0.6	4	86.4	174.2	168	0.25～2.82	0.015～0.40
08	GEW32DE1T	32	52	32	18	38	44	0.6	1	4	95.0	191.7	182	0.60～2.82	0.025～0.60
09	GEW35DE1T	35	55	35	20	40	47	0.6	1	4	112.8	227.5	253	0.60～2.82	0.025～0.60
10	GEW40DE1T	40	62	40	22	46	53	0.6	1	4	139.9	282.2	338	0.60～2.82	0.025～0.60
11	GEW45DE1T	45	68	45	25	52	60	0.6	1	4	180.0	363.0	481	0.60～2.82	0.025～0.60
12	GEW50DE1T	50	75	50	28	57	66	0.6	1	4	221.8	447.2	558	0.60～2.82	0.025～0.60
13	GEW60DE1T	60	90	60	36	68	79	1	1	3	341.3	688.2	1150	0.60～2.82	0.025～0.60
14	GEW63DE1T	63	95	63	36	71.5	83	1	1	4	358.6	723.1	1250	0.70～3.0	0.025～0.65
15	GEW70DE1T	70	105	70	40	78	91	1	1	4	436.8	880.9	1710	0.70～3.0	0.025～0.65
16	GEW80DE1T	80	120	80	45	91	105	1	1	4	567.0	1143.5	2390	0.80～4.0	0.04～0.80
17	GEW100DE1T⁽³⁾	100	150	100	55	113	130	1	1	4	858.0	1730.3	4790	0.80～4.0	0.04～0.80
注： (1)：参考尺寸； (2)：无载启动力矩均为参考值，可根据用户需求调整； (3)：可根据用户需求定做内径大于Ф100mm的轴承。
