欧标常规系列 - 上海市轴承技术研究所有限公司

技术规范：EN 2755

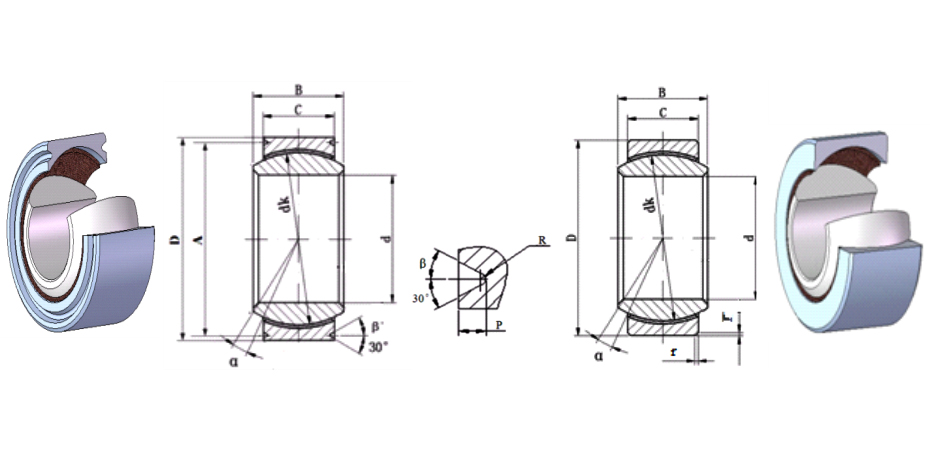

产品结构：EN 2584 / EN 4038

材料

衬垫：织物自润滑衬垫

外圈：05Cr17Ni4Cu4Nb

内圈：G95Cr18或0Cr13Ni8Mo2Al

序号	轴承代号	d	B	C	D	A	dk⁽¹⁾	P	r⁽¹⁾	R	α min	β	重量	静载荷		动载荷	无载启动力矩⁽²⁾
														Cs	Ca	C₂₅	标准系列	缩减系列
		mm									o		g	kN			N.m
01	EN2584S(R)5P(T)A	5	7	5.5	14	12.2	11.1	0.7	0.5	0.2	9	20	7	20.5	1.9	12.3	0.08～0.5	0.005～0.06
	EN4038S(R)5P(T)A
02	EN2584S(R)6P(T)A	6	9	6.5	16	14.2	12.8	0.7	0.5	0.2	14	20	9	29.2	3.5	17.5	0.08～0.5	0.005～0.06
	EN4038S(R)6P(T)A
03	EN2584S(R)8P(T)A	8	10	7	18	16.2	14.3	0.7	0.5	0.2	15	20	12	37	3.9	22.2	0.08～0.5	0.005～0.06
	EN4038S(R)8P(T)A
04	EN2584S(R)10P(T)A	10	10.5	8	21	18.4	15.9	0.9	0.5	0.3	11	30	20	47.2	6.5	28.3	0.12～0.8	0.008～0.1
	EN4038S(R)10P(T)A
05	EN2584S(R)12P(T)A	12	13	10	25	22.4	19.8	0.9	0.5	0.3	10	30	32	78.1	11.7	43	0.12～0.8	0.008～0.1
	EN4038S(R)12P(T)A
06	EN2584S(R)15P(T)A	15	15	12	29	26.4	24	0.9	0.5	0.3	8	30	50	121.9	18	67	0.12～0.8	0.008～0.1
	EN4038S(R)15P(T)A
07	EN2584S(R)17P(T)A	17	16	13.5	31	28.4	25.4	0.9	0.5	0.3	7	30	59	148.3	24.3	81	0.12～0.8	0.008～0.1
	EN4038S(R)17P(T)A
08	EN2584S(R)22P(T)A	22	22	18	40	36.8	34.9	1.4	0.6	0.3	8	30	126	268.6	45.5	147	0.25～1	0.015～0.25
	EN4038S(R)22P(T)A
09	EN2584S(R)25P(T)A	25	25	20	45	41.8	38.8	1.4	0.6	0.3	8	30	185	324.7	55.9	162.4	0.25～1	0.015～0.25
	EN4038S(R)25P(T)A
10	EN2584S(R)30P(T)A	30	28	24	51	47.8	45.2	1.4	0.6	0.3	6	30	300	433.4	77.8	216.7	0.4～2	0.02～0.4
	EN4038S(R)30P(T)A
11	EN2584S(R)35P(T)A	35	31	26	57	53.8	52	1.4	0.8	0.3	7	30	340	543.4	92.2	271.7	0.4～2	0.02～0.4
	EN4038S(R)35P(T)A
12	EN2584S(R)40P(T)A	40	34	29	64	60.8	56	1.4	0.8	0.3	6	30	460	680.9	113.4	340.3	0.6～2.7	0.3～0.6
	EN4038S(R)40P(T)A
13	EN2584S(R)45P(T)A	45	37	32	72	68.8	64	1.4	0.8	0.3	5	30	630	833.9	135.9	416.9	0.6～2.7	0.3～0.6
	EN4038S(R)45P(T)A
14	EN2584S(R)50P(T)A	50⁽³⁾	41	34	80	76.8	72	1.4	0.8	0.3	7	30	870	981.4	154.2	490.7	0.6～2.7	0.3～0.6
	EN4038S(R)50P(T)A
注： (1)：参考尺寸； (2)：无载启动力矩均为参考值，可根据用户需求调整； (3)：可根据用户需求定做大于Ф50mm的轴承； (4)：可根据用户需求确定轴承各尺寸公差范围； (5)：代号方法如右图所示。
