E系列自润滑向心关节轴承
E系列自润滑向心关节轴承

技术规范：GJB 5502

产品结构：GB/T 9163

材料

衬垫：织物自润滑衬垫或铜网衬垫等

外圈：05Cr17Ni4Cu4Nb

内圈：G95Cr18或0Cr13Ni8Mo2Al等


序号 尺寸参数 额定载荷 重量
≈
 无载启动力矩(2)

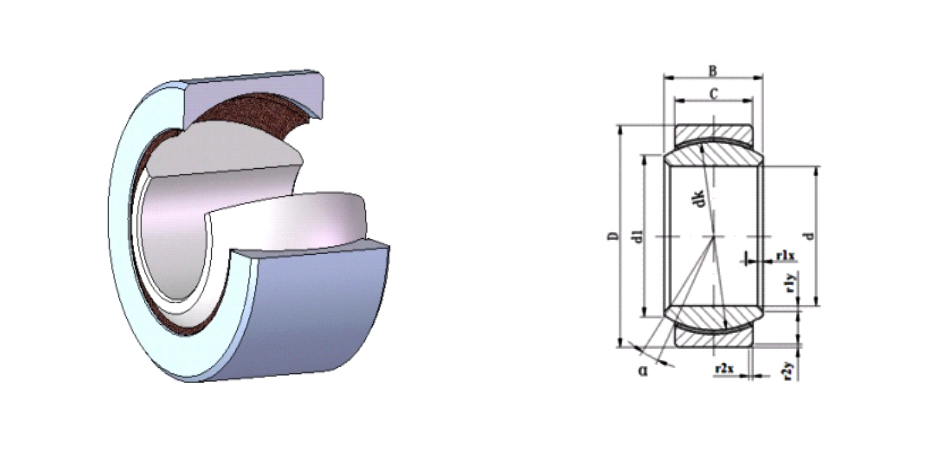

型号 d D B C d1≈ dk(1) r1min r2min a≈ 动载荷 静载荷 标准系列 缩减系列
mm o kN g N.m
01 GE4DE1T / GE4C 4 12 5 3 6 8 0.3 0.3 16 2.9 5.8 3 0.12～0.56 0.008～0.10
02 GE5DE1T / GE5C 5 14 6 4 8 10 0.3 0.3 13 4.8 9.7 5 0.12～0.56 0.008～0.10
03 GE6DE1T / GE6C 6 14 6 4 8 10 0.3 0.3 13 4.8 9.7 4 0.12～0.56 0.008～0.10
04 GE8DE1T / GE8C 8 16 8 5 10 13 0.3 0.3 15 7.8 15.7 8 0.12～1.69 0.008～0.11
05 GE10DE1T / GE10C 10 19 9 6 13 16 0.3 0.3 12 11.5 23.2 11 0.12～1.69 0.008～0.11
06 GE12DE1T / GE12C 12 22 10 7 15 18 0.3 0.3 10 15.1 30.5 15 0.12～1.69 0.008～0.11
07 GE15DE1T / GE15C 15 26 12 9 18 22 0.3 0.3 8 23.8 47.9 27 0.12～1.69 0.008～0.11
08 GE17DE1T / GE17C 17 30 14 10 20 25 0.3 0.3 10 30.0 60.5 41 0.12～1.69 0.008～0.11
09 GE20DE1T / GE20C 20 35 16 12 24 29 0.3 0.3 9 41.8 84.2 66 0.12～2.82 0.008～0.23
10 GE25DE1T / GE25C 25 42 20 16 29 35 0.6 0.6 7 67.2 135.5 119 0.12～2.82 0.008～0.23
11 GE30DE1T / GE30C 30 47 22 18 34 40 0.6 0.6 6 86.4 174.2 153 0.40～2.82 0.02～0.40
12 GE35DE1T / GE35C 35 55 25 20 39 47 0.6 1 6 112.8 227.5 233 0.40～2.82 0.02～0.40
13 GE40DE1T / GE40C 40 62 28 22 45 53 0.6 1 7 139.9 282.2 306 0.60～2.82 0.025～0.60
14 GE45DE1T/ GE45C 45 68 32 25 50 60 0.6 1 7 180.0 363.0 427 0.60～2.82 0.025～0.60
15 GE50DE1T / GE50C 50 75 35 28 55 66 0.6 1 6 221.8 447.2 546 0.60～2.82 0.025～0.60
16 GE55DE1T / GE55C 55 85 40 32 62 74 0.6 1 7 284.2 573.1 939 0.60～2.82 0.025～0.60
17 GE60DE1T / GE60C 60 90 44 36 66 80 1 1 6 345.6 697.0 1040 0.60～2.82 0.025～0.60
18 GE70DE1T / GE70C 70 105 49 40 77 92 1 1 6 441.6 890.6 1550 0.60～2.82 0.025～0.60
19 GE80DE1T / GE80C 80 120 55 45 88 105 1 1 6 567.0 1143.5 2310 0.80～4.0 0.04～0.80
20 GE90DE1T / GE90C 90 130 60 50 98 115 1 1 5 690.0 1391.5 2750 0.80～4.0 0.04～0.80
21 GE100DE1T / GE100C 100 150 70 55 109 130 1 1 7 858.0 1730.3 4450 0.80～4.0 0.04～0.80
22 GE110DE1T / GE110C 110 160 70 55 120 140 1 1 6 931.7 1878.8 4820 1.2～6.0 0.08～1.2
23 GE120DE1T / GE120C 120 180 85 70 130 160 1 1 6 1355.2 2732.8 8050 1.2～6.0 0.08～1.2
24 GE140DE1T / GE140C 140 210 90 70 150 180 1 1 7 1524.6 3074.4 11020 1.2～6.0 0.08～1.2
25 GE160DE1T / GE160C 160 230 105 80 170 200 1 1 8 1936.0 3904.0 14010 1.5～7.0 0.1～1.5
26 GE180DE1T / GE180C 180 260 105 80 192 225 1.1 1.1 6 2178.0 4392.0 18650 1.5～7.0 0.1～1.5
27 GE200DE1T / GE200C 200(3) 290 130 100 212 250 1.1 1.1 7 3025.0 6100.0 28030 1.5～7.0 0.1～1.5

注：

(1)：参考尺寸；

(2)：无载启动力矩均为参考值，可根据用户需求调整；

(3)：可根据用户需求定做内径大于Ф200mm的轴承。
